针对小白的cad基本操作。自定义cad快捷方式，配置cad操作界面，cad的简单操作
本文是前两年学习装配式的的时候学习的cad基础操作随手记下的笔记，只进行了初略的整理，内容相对比较杂乱。各位担待。
全文基于Autocad2014下操作。需要的工具/文件附在本文底部。
自定义快捷键及操作界面的基本配置：
自定操作界面
打开软件之后，在页面左上角的设置图标处，将界面改为AutoCAD经典。
输入op命令/右键选项，进入选项窗口，进入配置选项栏，配置–输入–找到下载的“我的配置.org”文件—打开–可用配置中选中该配置文件—置为当前—-应用即可
自定义快捷键
自定义cad快捷键 工具-自定义-编辑程序参数。复制替换tssd.arg里内容–保存后输入命令 reinit pgp文件打勾 改完测试，g/l直线。ge多段线，如是即设置成功。
（找不到工具选项卡在右下设置中 改为cad经典）
若要自定义自己的快捷方式，可以参照文件中的格式
1 | CO, *COPY |
如上设置为 C及CO均为复制命令，在设置完成之后，再次输入reinit命令，勾选pgp选项对快捷键进行使用。
基本操作命令
1 | 直线：L |
字体缺失：
st 把字体名 字体样式（大字体）替换成其他的
有错误的字体：
正确的：
字体库路径：c：/Program Files/Autodesk/cad2014/Fonts
替换后
块相关：
ef在位编辑块 双击进入块编辑块，出现任何弹窗直接确定 （第一次ctrl+shift+c复制ctrl+shift+v粘贴成块 第二次粘贴不要加shift 否择文字跟块会另成块 若修改不了字 可用命令 x拆分。）保存块点最右边那个。dt文字 rt旋转
块的镜像字体不反的方法：

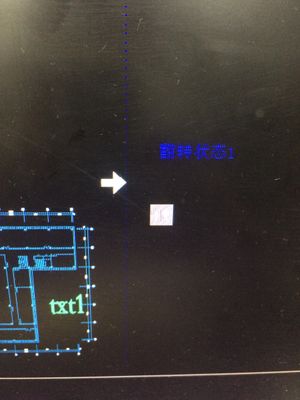

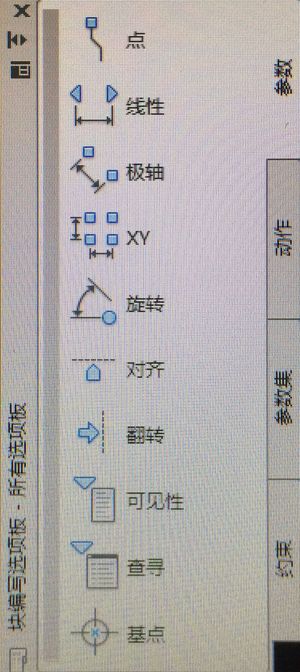

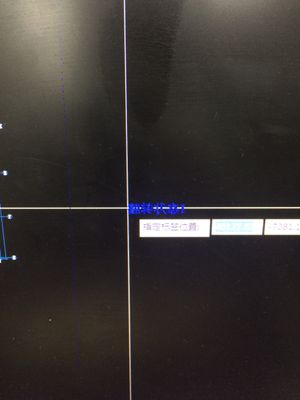

双击进块 –参数–选择翻转–画轴–选择动作–再选翻转–选择刚画的轴线–选中镜像对象–对称轴旁出现对称提示 保存退出—选中块 右上角多一箭头️–点该箭头即翻转过去且文字未反掉。
装配式相关部分内容：
剖面图。从细线往粗线方向
线为面 数字为看的方向
边缘构件
预制率
珩架筋：沿长边布置长边于珩架筋平行（增加板的刚度）
上下小于等于300。（横方向）左右50。（端口方向）中间小于等于600 等间距 钢筋 上边固定20。左右20-50 。一一对应。
吊位：0.21倍板长
横架筋快捷布置一排：（桁架筋快速布置）
第一种：选中一个-c复制-选基点–A整列–输入项目数（含选中复制那个，即在复制个数上加一）–指定第二个点距离（用两头的距离除以 两头距离除六百取整的值）–回车。
第二种：输入a阵列后–输入项目数–f布满–选中最后的点–回车。中间即会自动平均布置
第三种：输入整列后—输入项目数–选中第二个点的位置（可通过辅助线）
叠合板两条线原因：板边有切角（15/2）
指定大小的矩形：r–指定第一个角点–输入@x方向长度，y方向长度–回车
墙键槽不小于60，不大于深度的10倍。深度及，距边大于20
预制墙板之间有现浇墙，预制墙两边留孔固定模板
墙底留20灌浆，顶为板厚-10
厨房 卫生间板 尽量不预制 （防水 ， 降板）
楼梯间墙一般不预制
现浇跟预制连接处 粗糙面 粗糙面效果不佳时设间槽。（小斜坡。方便拆模）
嵌固部位
预制板 宽度 大概2.4-2.5以内
板位置上标志 黑色三角形表示装配方向。空心三角形 内标注c 表示该面为粗糙面 （与现浇混凝土交接面）标注M 该面为光滑面 （模板面）
以上内容如有问题，欢迎各位留言指正。
